32通道16位同步数据采集卡

  本产品是由西安联硕电子科技有限公司研制的，采用ADI公司的高精度 16位8通道同步模拟采集ADC芯片。32通道同步采集。板载程控选择两种模拟信号输入规格，±5V、±10V差分信号输入。具备每通道20KSPS的采样速率，非常适合高精度小信号测量。板卡另配8路DI、8路DO共计16路开关量信号，光电隔离。

  本模拟输入卡采用FPGA控制ADC芯片的同步采样ARM Cortex-M4 MCU作为通讯处理器。采用100Base-T以太网数据传输接口。软件接口以TCP/UDP实现，通讯协议简单可靠。提供通讯封装和上位机C语言例程。

  本卡模拟输入采用魏德米勒3.5mm的快速插接可插拔端子连接器，方便可靠。DIO端子采用台湾町洋可插拔端子连接器，保证长期使用的连接可靠性。

  本卡出厂采用精密仪器标定零点和满量程误差，并在板载Flash存储器中保存各通道的标定参数。

















本产品功能和性能亮点：

Ø  32通道16位同步采集ADC，每通道采样率为：20KSPS（最大支持100KSPS）；硬件同步采样；

Ø  32通道模拟输入参数：每通道输入阻抗大于等于10⁶Ω；

Ø  全差分模拟输入，范围可程控配置±5V、±10V二选一；

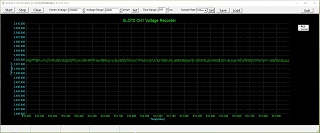

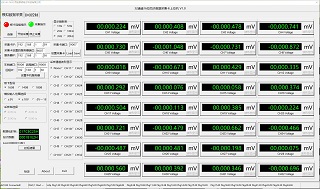

Ø  100Mbps网络接口数据输出，支持UDP协议；提供开发库和上位机Demo程序。

Ø  8路隔离DI，8路隔离DO。

Ø  选用优质金属外壳，提高电磁兼容性与防护性能；

Ø  工业级操作温度范围；

本产品主要技术指标

模拟输入信号

Ø  模拟输入通道： 32 路差分（同步采集）

Ø  输入端口耐压： ±16V

Ø  输入信号量程： ±10V  、±5V

Ø  模拟输入阻抗： >=1MΩ

Ø  分辨率： 16Bit；

Ø  动态范围90.5dB；

Ø  信噪比95.5dB；

Ø  总谐波失真-107dB；

Ø  满功率带宽-3dB/23kHz；

Ø  微分非线性度±0.5LSB；积分非线性度±0.5LSB；

Ø  增益误差±8LSB，增益温飘±2 ppm/°C；

Ø  失调误差±8LSB，失调温飘10 µV/°C

Ø  内部基准电压：2.5V；

Ø  采样频率： 20K默认20Ksps；

开关量信号

Ø  8通道隔离DO输出，每通道采用NPN OC电路输出，驱动能力为500mA，

  最大48V耐压；最大输出频率10KHz；隔离耐压2500V；

Ø  8通道DI开关量输入，湿接点，24V/6mA，8路输入支持共阳极或共阴

  极连接；隔离耐压2500V；

工作温度范围:-40℃～+85℃。

板卡供电:要求使用12～20V直流电源供电，供电电流0.5A。电源纹波≤20mV@12V。

板卡标准功耗：1.8W（0.15A@12V）。

板卡外形尺寸：157mm×100mm
