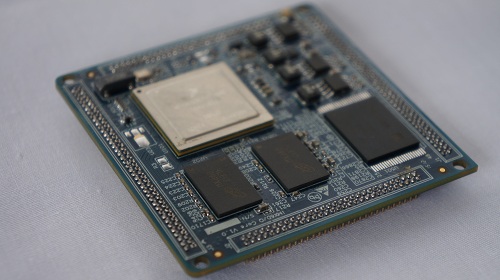

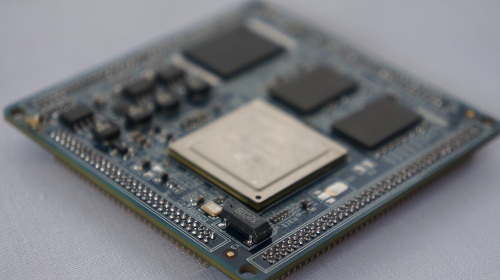

LSE-IMX6-101/102 核心主板

i.MX6系列处理器是飞思卡尔（Freescale）公司开发的基于Cortex-A9内核的多核处理器，具有强大的图形图像处理能力和丰富的接口资源，且具有民用、工业、汽车电子所需求的温度级别，是当前处理器领域最具挑战性的高性能处理器。

   i.MX6系列的设计采用Pin-to-Pin的封装结构，方便用户的物理升级和灵活选择。系统可同时处理3路图像的输入和编码，也可同时进行3路图像的输出解码能力。

   西安联硕电子科技Ltd.开发的基于i.MX6系列处理器的核心板，采用1GB（或2GB） DDR3内存，所有电气信号通过1.27mm间距的双排镀金插针向外扩出。充分考虑核心板和用户板的连接可靠性、抗震性。目前具备两个型号：一个是工业级/车规LSE-IMX6-101的核心板；一个是商业级LSE-IMX6-102的核心板。两个型号配置一样，不同的是工业级的型号全部采用了工业级元器件，以满足宽温操作要求。

LSE-IMX6-101/2核心板采用8层HDI的PCB,在器件布局、线路布线方面充分考虑信号的完整性需求，可以为用户提供稳定的系统运行主环境。充分考虑各类用户的使用环境，所有资源接口全部引出到核心板的接口，可以最大限度的保证用户的资源利用率。

LSE-IMX6-101/2核心板支持Linux、Android等多种最新版本的嵌入式操作系统。西安联硕电子科技Ltd.提供完整驱动程序和平台支持。用户可将注意力集中在应用开发上。帮助解决了用户开发过程中的技术风险和节省了大量的资金投入，缩短了开放周期，为用户的产品市场化争取了宝贵的时间。

主要参数

- 处理器：Freescale i.MX6Q, 四核1.0 GHz

- Memory：标配1GB DDR3（2GB可选), eMMC 标配4GB(8G可选)

- Camera：CSI和mipi可选

- NandFlash 接口

- SD卡、microSD/TF卡接口

- EIM接口

- GPIO接口

- Video：2× LVDS, 1x HDMI

- key：最大6 x 6

- PCIe：1× PCIe V2.0

- CAN：1× CAN

- USB：1× USB 2.0 Host，1× USB 2.0 OTG

- 网口：1× RGMII（10/100/1000MHz）

- SATA：1× SATA

- 音频：1× IIS

- 连接器：2× 80pin （1.27mm x40 x 2）+2× 60pin （1.27mm x30 x 2）

- 操作系统： Linux， Android

- 规格：

        长：61.5mm

        宽：61.5mm

        厚：5mm(MAX)不含插针

        顶层元器件：2.5mm(MAX)

        底层元器件：1.2mm(MAX)

        PCB厚度：1.6mm

        PCB层数： 8层

-操作温度范围：

           LSE-IMX6-101：－40℃～＋８５℃；

           LSE-IMX6-102： 0℃～＋70℃；

军工电子

工业自动化

仪器仪表

  智能家居

  医疗设备

  智能收费系统

  联网自动售货机

  汽车电子

  HMI 工业人机界面

机械尺寸：

  机械尺寸.pdf

设计规格：
